Budowa tomografu komputerowego – jak działa aparat TK i skąd biorą się obrazy przekrojowe

Czy naprawdę rozumiemy, jak z promieniowania i liczb powstaje obraz 3D, który widzi radiolog?

Tomografia komputerowa łączy promieniowanie rentgenowskie z zaawansowanymi obliczeniami. Dzięki temu powstają „plasterki” ciała, a następnie rekonstrukcje 3D.

W tym wstępie opiszę w prosty sposób, co kryje się za pojęciem budowa tomografu komputerowego i jakie elementy mają wpływ na jakość badania.

Omówimy kolejność działań: źródło promieniowania → przejście przez ciało → detektory → surowe dane → rekonstrukcja → obraz przekrojowy. Wyjaśnimy też, które części urządzenia decydują o szybkości i bezpieczeństwie procedury.

Na koniec wskażemy, kiedy stosuje się kontrast i dlaczego niektóre badania trwają sekundy, choć urządzenie mierzy setki projekcji. Ten artykuł ma charakter instruktażowy — krok po kroku przeprowadzimy Cię przez praktykę i terminologię, jak gantry, lampa, detektory i stół.

Kluczowe wnioski

• Tomografia łączy promieniowanie i obliczenia, by tworzyć przekroje ciała.
• Gantry, lampa i detektory decydują o jakości obrazów.
• Rekonstrukcja zamienia surowe dane w obraz przekrojowy.
• Kontrast i czas badania wpływają na diagnostykę.
• Zrozumienie budowy urządzenia pomaga interpretować wyniki badania.

Dlaczego tomografia komputerowa daje „plasterki” ciała, a nie płaski cień jak RTG

Tomografia komputerowa odtwarza rozkład gęstości w warstwach, zamiast tworzyć pojedynczy rzut wszystkich tkanek.

W klasycznym RTG promieniowanie przechodzi przez całe ciało raz i powstaje sumaryczny obraz. W efekcie różne struktury nakładają się na sobie. To utrudnia rozpoznanie zmian w złożonych obszarach, jak klatka piersiowa.

TK wykonuje setki projekcji z wielu kątów. Komputer rekonstruuje z nich kolejne przekroje — czyli „plasterki”. Każdy plaster pokazuje rozdysponowanie osłabienia promieniowania w wąskim segmencie ciała.

Dlaczego kości są jasne, a powietrze ciemne? Kość silniej osłabia promieniowanie, więc na obrazie ma większą jasność. Powietrze prawie nie tłumi promieni, stąd ciemniejsze obszary.

• Przekroje można przeglądać pojedynczo lub łączyć w rekonstrukcje 3D.
• Uzyskanie wielu kątów eliminuje część niejednoznaczności diagnostycznych.
• Radiolog wybiera okna i płaszczyzny (osiowy, strzałkowy, czołowy) do oceny różnych struktur.

Biorąc to pod uwagę, pacjent otrzymuje znacznie dokładniejszy obraz zmian niż w zwykłym badaniu RTG.

Budowa tomografu komputerowego: najważniejsze elementy aparatu TK

Przyjrzyjmy się, z jakich części składa się nowoczesny aparat TK i jakie mają zadania.

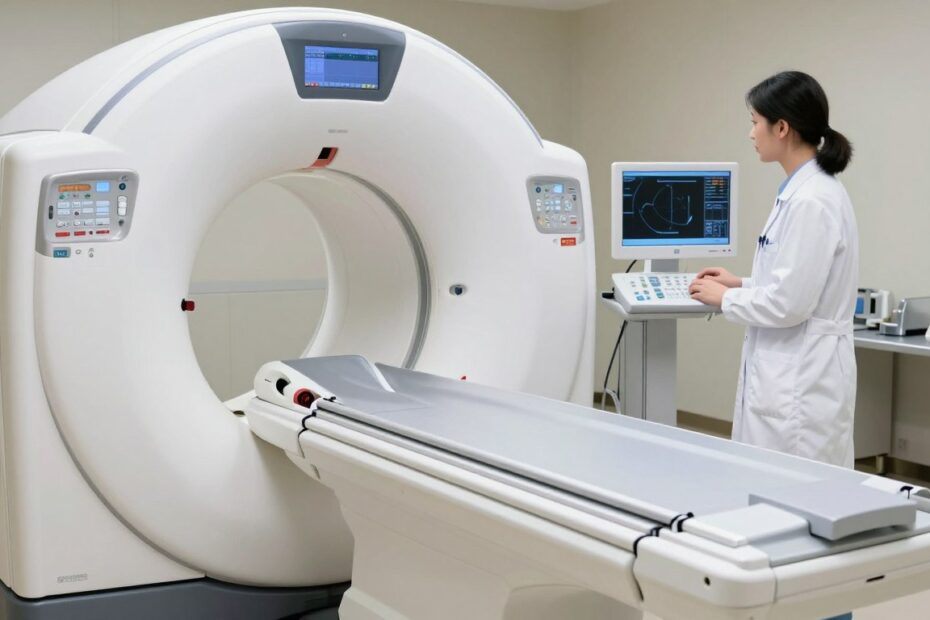

Gantry to obracająca się obudowa, w której znajdują się lampa rentgenowska i system detektorów. W czasie obrotu lampa emituje wiązkę, a detektory rejestrują osłabienie promieniowania po przejściu przez ciało.

Cały zestaw składa się też ze stołu pacjenta, konsoli operatora oraz generatora wysokiego napięcia. Stół precyzyjnie przesuwa pacjenta w osi otworu gantry, co jest niezbędne do poprawnej rekonstrukcji.

• Lampa rentgenowska: projektowana do pracy intensywnej; generuje promieniowania rentgenowskiego o parametrach dopasowanych do badanego obszaru.
• Detektory: tysiące elementów pomiarowych zamieniają sygnał w dane liczbowe.
• Wielorzędowość (MSCT): wiele rzędów detektorów pozwala zbierać dane dla kilku warstw podczas jednego obrotu.

„Generator, kolimacja i chłodzenie lampy decydują o jakości obrazu i dawce promieniowania.”

Na koniec: konsola technika steruje protokołem badania, a stacja radiologa odpowiada za rekonstrukcje 2D/3D i ocenę kliniczną.

Jak działa aparat TK podczas skanowania wokół pacjenta

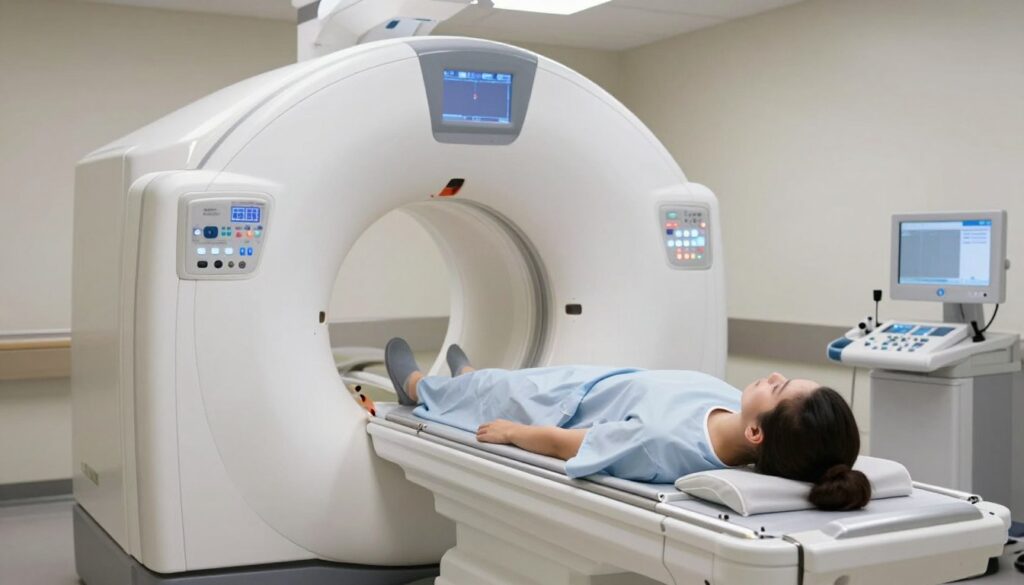

Gdy rozpoczyna się badanie, stół przesuwa pacjenta przez otwór gantry, a układ lampa–detektory zaczyna obracać się wokół pacjenta.

Protokół uruchamia start obrotu, jednoczesny przesuw stołu i zbieranie projekcji w czasie rzeczywistym. System rejestruje setki zdjęć pod różnymi kątami, by później złożyć je w przekroje.

Dlaczego to aparat się kręci? Lampa i detektory skuteczniej mierzą osłabienie promieniowania, gdy wykonują szybki obrót. Pacjent musi pozostać nieruchomo, by uniknąć artefaktów.

Czas akwizycji zależy od protokołu: głowa, klatka czy jama brzuszna mają różne zakresy i długość. Krótsze skany zmniejszają ruchowe zniekształcenia i są przydatne w badaniach ostrych.

Pacjent słyszy pracę gantry i usłyszy prośby o wstrzymanie oddechu. Czasem stół wykonuje krótki przejazd w obu kierunkach, gdy wymagany jest większy zakres.

• Tryby badania mogą być bez kontrastu lub z kontrastem – wybór zależy od celu diagnostycznego.
• Szybkość skanów jest kluczowa w medycynie ratunkowej, gdy każdy czas ma znaczenie.

„Synchronizacja obrotu lampy i przesuwu stołu gwarantuje precyzyjne obrazy i mniejszą liczbę artefaktów.”

Skąd biorą się obrazy w tomografii komputerowej: promieniowanie, osłabienie i dane surowe

Obrazy w tomografii powstają z pomiarów natężenia promieniowania, a nie z pojedynczego zdjęcia.

Przed przejściem przez ciało mierzona jest ilość promieniowania, a po — ile dotarło do detektorów. Różne tkanki osłabiają falę w różnym stopniu. Kość pochłania więcej, powietrze prawie nic.

Detektory rejestrują setki projekcji pod zmiennymi kątami. To nie są czytelne zdjęcia — to zapis liczb zwany sinogramem. Sam sinogram nie pokazuje struktur bez przetworzenia.

Rekonstrukcja to matematyczny proces „odwracania” pomiarów. W teorii odpowiada temu Transformata Radona. W praktyce stosuje się metody filtracyjne i podejścia iteracyjne.

Wybór algorytmu wpływa na szum, artefakty i dawkę. Radiolog interpretuje końcowy obraz, porównując wartości osłabienia różnych struktur i używając okienowania dla lepszej czytelności.

„Setki pomiarów zamieniają się w obrazy dzięki detektorom, algorytmom i zrozumieniu osłabienia promieniowania.”

Techniki akwizycji w TK, które skracają czas badania i poprawiają jakość obrazów

Ciągły ruch lampy i przesuw stołu zmienił tempo akwizycji. Technika spiralna (helikalna) polega na nieprzerwanym obrocie i płynnym przesuwie stołu. Dzięki temu przerwy między pojedynczymi obrotami znikają, a czas badania znacząco maleje.

Wielorzędowe detektory (MSCT) zbierają jednocześnie wiele warstw. To znaczy, że więcej anatomii składa się w jednym obrocie. Efekt: krótsze badania i mniejsza wrażliwość na ruch pacjenta.

Parametry akwizycji — grubość warstwy, pitch, mAs i kV — decydują o kompromisie: jakość obrazu vs dawka vs czas. Drobniejsze warstwy dają wyższą rozdzielczości, ale mogą wydłużyć akwizycję lub wymagać korekty dawki.

Krótszy skan oznacza mniej artefaktów oddechowych. W urazach i stanach nagłych sekundy często decydują o rozpoznaniu. Nowoczesne systemy poprawiają uzyskanie obrazu przy rozsądnych parametrach.

„W praktyce technika helikalna i więcej rzędów detektorów skracają badanie i poprawiają jakość bez automatycznego zwiększania dawki.”

Tomografia wysokiej rozdzielczości i inne tryby specjalistyczne

HRCT to protokół zaprojektowany do maksymalnego wyodrębnienia drobnych zmian w miąższu płuc.

Tomografia wysokiej rozdzielczości używa cienkich warstw i ostrzejszych filtrów rekonstrukcji. Dzięki temu lekarz widzi drobne struktury płuc, takie jak siatka włóknienia czy małe guzki.

W porównaniu ze standardowym protokołem HRCT stosuje mniejsze grubości skanu i różne okna obrazowania. To zwiększa szczegółowość, kosztem większej ilości danych do przetworzenia.

Angio‑TK to inny tryb specjalistyczny. Po podaniu kontrastu pokazuje naczynia i pozwala ocenić zwężenia czy tętniaki. Dwuźródłowe systemy zaś pomagają w badaniach serca, bo lepiej radzą sobie z ruchem.

Tomografia jest platformą wielu trybów: ten sam tomograf może realizować różne cele dzięki innym ustawieniom akwizycji i rekonstrukcji.

Wybór protokołu wynika z celu klinicznego — pacjent ma prawo zapytać, dlaczego wybrano konkretną metodę.

Środek kontrastowy w TK: kiedy jest potrzebny i jak „wzmacnia” obraz

Środek kontrastowy (najczęściej jodowy) pochłania promieniowanie i rozjaśnia struktury, w których się gromadzi. Dzięki temu różnice w pochłanianiu między tkankami stają się wyraźniejsze.

Najczęstsze wskazania to ocena naczyń (Angio‑TK), wykrywanie zmian nowotworowych oraz rozpoznawanie zapaleń w jamie brzusznej i miednicy. Środek ułatwia zobaczenie unaczynienia i granic zmian.

Drogi podania: dożylna — najczęściej, doustna lub doodbytnicza — zależnie od celu badania. Personel medyczny decyduje o właściwej drodze i dawce.

Bezpieczeństwo: przed badaniem personel medyczny weryfikuje przeciwwskazania i zleca oznaczenie kreatyniny. Szczególną ostrożność stosuje się przy chorobach nerek, nadczynności tarczycy oraz wcześniejszych reakcjach alergicznych na jod.

Po podaniu pacjent może poczuć krótkie ciepło lub metaliczny posmak — to normalne. Z tego powodu po badaniu z kontrastem pacjent zwykle pozostaje krótko na obserwacji.

Najważniejsze: przed badaniem zgłoś choroby nerek i alergie, a personel medyczny zadba o bezpieczne przeprowadzenie tomografii.

Jak przebiega badanie tomografem krok po kroku w pracowni TK

Przejście przez pracownię TK zaczyna się już przy rejestracji i krótkiej ankiecie zdrowotnej.

Pacjenta proszą o przebranie się i zdjęcie biżuterii, okularów oraz zegarka. Metal może zaburzyć jakość obrazów, więc warto to zdjąć przed wejściem do pracowni.

W pracowni technik układa pacjenta na stół i ustawia pozycję. Czasem stosuje się pasy unieruchamiające, by zminimalizować ruch w trakcie akwizycji.

Podczas badania technik mówi przez interkom. Pacjent ma leżeć nieruchomo i na krótką chwilę wstrzymać oddech. Skan jest bezbolesny — zwykle trwa kilka–kilkadziesiąt sekund.

Jeśli planowane jest badanie z kontrastem, najpierw zakłada się wenflon. Podanie środka może wywołać chwilowe uczucie ciepła lub metaliczny posmak. Objawy szybko mijają.

Cała wizyta zwykle zajmuje 15–60 minut: przygotowanie, ewentualny kontrast i instrukcje. Wyniki i opis wykonuje specjalista; komplet dokumentów dostępny bywa po kilku dniach.

Uwaga: w ciąży badanie tomografii komputerowej wykonuje się tylko w uzasadnionych przypadkach — decyzję podejmuje lekarz.

Co warto zapamiętać o budowie i działaniu tomografu przed kolejnym badaniem

Przed badaniem krótkie przypomnienie pomaga pacjentowi lepiej współpracować i poprawia jakość obrazów. Tomografia komputerowa działa tak: lampa rentgenowska emituje promieniowania, detektory mierzą jego osłabienie, a komputer rekonstruuje przekrojowy obraz.

Aparat składa się z gantry — pierścienia i stołu, które pacjent widzi, oraz z komputera i oprogramowania, które znajdują się poza salą. To one tworzą obrazów i pliki do opisu.

W praktyce TK rozdziela struktury na warstwy, w przeciwieństwie do klasycznego RTG. Przed badaniem usuń metal, zgłoś choroby nerek, tarczycy i alergie. Jeśli kontrast może być potrzebny w celu lepszego różnicowania tkanek, personel oceni bezpieczeństwo.

Pamiętaj: skan trwa krótko, ale liczy się nieruchomość i wykonywanie poleceń. Wyniki to zwykle zestaw obrazów i opis — omów je z lekarzem kierującym lub radiologiem.
